黄色片黄色片黄色片亚洲黄色片,欧美日韩不卡高清在线,国产亚洲情侣久久精品,久久中文字幕av第二页

集萃印花網(wǎng)
您的位置:集萃印花網(wǎng)印花技術拔染印花→詳細內容
【字體: 】
助劑YH預處理對純棉針織物染色的影響研究
集萃印花網(wǎng)  2011-08-11 00:00:00
    【集萃網(wǎng)觀察】摘要:用助劑YH對純棉針織物進行預處理.以住友活性染料進行染色.探討了助劑YH預處理對純棉針織物染色樣品色深和色牢度的影響.并與傳統(tǒng)染色工藝進行了對比結果表明。在染料用量相同的前提下,采用助劑YH預處理工藝.染色樣品表觀深度明顯比傳統(tǒng)工藝染色樣品高.在一定程度上提高了染料的利用率.同時染色牢度保持較好

  純棉針織品作為內衣一般采用硫化、直接和普通的活性染料染色.但這些染料中硫化染料色光暗淡.直接染料染色牢度較低.不符合內衣外穿的要求.而且有些染料是出口產品禁用染料因此提高該類產品的水洗、汗?jié)n、摩擦牢度是提高其產品質量的重要部分通過實驗.選用住友公司的SS系列活性染料

  由于活性染料的利用率較低.浪費較嚴重.染色廢液中含有大量未利用的染料.對環(huán)境造成污染因此.如何提高染料的利用率是人們一直關心的問題本文采用助劑YH對純棉針織物進行預處理.以住友活性染料進行染色由于助劑YH在預處理階段對纖維表面的均勻吸附.染料與纖維間的親和力顯著增強.能保證染料對纖維的均勻吸附。在染色過程中.絕大部分染料可被吸附至纖維表面。明顯提高染料的上染率。使染色織物的得色量提高.織物表觀深度K/S值增加。

  l實驗

  1.1材料與藥品

  材料:36tex(16s)單面純棉針織物

  染料:住友系列150%SSBRRedBSF、150%SSYellow3RF、150%SSBlueBRFf日本住友染料公司)。

  試劑:助劑YH(自制)、NaOH、Na2$O、NaCO,(均為分析純)、皂洗劑SKDA等

  1.2設備與儀器

  SDM2—12—140型高溫高壓染色機(立信染整機械有限公司)、722S型可見分光光度計(上海精密科學儀器有限公司)、FA2104A型電子天平(上海精密科學儀器有限公司)、DHJ一9076A型電熱恒溫鼓風干燥箱(上海精宏實驗設備有限公司)、SF300型思維士計算機測色儀(思維士顏色科技有限公司)、Y57113型紡織品耐摩擦色牢度測試儀(溫州紡織儀器廠)、SW一12A

  型紡織品耐洗色牢度測試儀(無錫紡織儀器廠)。

  1.3實驗方法

  1.3.1預處理工藝

  工藝配方:

  YH 6 %

  NaOH 2g/L

  浴比 1:20

  預處理工藝曲線如圖1所示。



  1.3.2染色工藝

  工藝配方:

  Na2SO4 70g/L

  Na,CO 20 g/L

  浴比 1:20

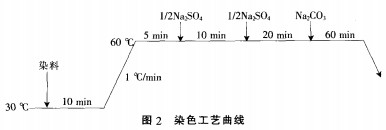

  染色工藝曲線如圖2所示



  1.3.3后處理工藝

  水洗(85℃.10min)一皂洗(皂洗劑SKDA1.5L,Na2CO3,2.0g/L,90℃,10min)一水洗(85℃,10min).浴比均為1:20。

  1.4測試方法

  1.4.1染色樣品值的測試

  使用DataC0lourSF300型思維士計算機測色儀測定染色樣品的值

  1.4.2染色樣品色牢度的測試

  按照GB廠r3921—2008測定染色樣品的耐皂洗色牢度:按照GB/T3920--2008測定染色樣品的耐摩擦色牢度。

  2結果與討論

  2.1預處理工藝參數(shù)對染色效果的影響

  2.1.1助劑YH用量的確定

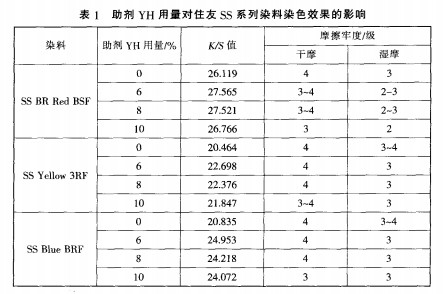

  預處理工藝中助劑YH的用量直接決定了預處理織物染色的增深效果.并對染色樣品的摩擦牢度有一定的影響實驗以YH用量為變量.其他條件同l-3.采用1.3.1預處理工藝對純棉針織物進行處理.并按照1.3.2染色工藝對織物進行染色.染色后與只經1.3.2染色工藝染色的織物進行對比.測試樣品的K/S值和摩擦牢度.實驗結果見表l。



  從表1可知.與未經預處理的染色樣品相比.經助劑YH預處理的織物染色后都有不同程度的增深效果:當YH用量超過6%.隨其用量增加.處理織物染色樣品的K/S值逐步降低:同時,隨著YH用量的增加.染色樣品的摩擦牢度逐漸降低這是因為預處理助劑YH用量的增加.染色時染料對纖維的親和力增大.從而促使更多的染料擴散到纖維的內部.降低了染料在固色階段的水解.提高了染料在織物上的固著量.從而染色織物表觀深度K/S值提高:但織物K/S值提高的同時可能會導致染色樣品摩擦牢度的降低.預處理助劑YH的用量超過一定的范圍.就會使預處理織物上的助劑用量過高.導致染色時織物和染料間的親和力過高.限制了染料向纖維內部的擴散,造成織物表面浮色較多.致使染色樣品摩擦牢度降低鑒于預處理助劑YH用量對染色樣品值和摩擦牢度的影響.確定助劑YH的用量為6%為宜。

  2.1.2Na0H用量的確定

  采用助劑YH對純棉針織物進行預處理時.NaOH起到促進纖維對助劑YH的有效吸附作用.并促使助劑YH與纖維發(fā)生有效結合.因此NaOH的用量對預處理織物染色的增深有著重要的影響實驗以NaOH為變量.選用SSBRRedBSF染料染色.其他條件同1.3.采用1.3.1預處理工藝對純棉針織物進行處理.并按照1.3.2染色工藝對織物進行染色.染色后與只經1I3.2染色工藝染色的織物進行對比.NaOH用量對預處理織物染色樣品值的影響結果見表2。



  從表2可以看出.預處理NaOH用量為0~2g/L時.染色樣品的K/S值有顯著的提高:當NaOH用量從2g/L增加到8g/L時.染色樣品的K/S值開始逐漸下降上述現(xiàn)象表明.預處理NaOH用量對染色樣品的增深效果起到重要的作用在預處理工藝中加入適量NaOH.可提高預處理液的pH值,使纖維索陰離子增加,提高了助劑YH與純棉針織物的反應性.使助劑YH能與纖維發(fā)生有效結合.從而提高了預處理后織物染色對染料的吸附能力.提高了染色過程染料在織物上的固著量和染色織物的K/S值但當NaOH用量從2g/L繼續(xù)增大時,預處理液pH值逐漸升高.雖然可以使纖維素陰離子增加.但過高的堿性條件會影響助劑YH的穩(wěn)定性.破壞助劑YH的結構.甚至導致水解.阻礙助劑YH與纖維間的有效結合.從而導致染色樣品K/S值下降因此.確定預處理NaOH的最佳用量為2L。

  2.1-3預處理保溫時間的確定

  預處理保溫時間的長短影響著助劑YH在織物上的分布狀態(tài)實驗以預處理保溫時間為變量.其他條件同l_3.按照1.3.1預處理工藝對純棉針織物進行預處理.并按照1‘3.2染色工藝對經預處理和未經預處理的織物進行染色.染色后測試樣品的K/S值和摩擦牢度.實驗結果見表3。



  從表3可知.保溫時間從20min增加到25min時.染色樣品的K/S值增大。摩擦牢度基本不變:當保溫時間從25min增加到30min時.染色樣品的K/S值略有增加,摩擦牢度略微下降:當保溫時間超過30min后.值和摩擦牢度均有所下降。上述現(xiàn)象表明。延長預處理保溫時間.有利于助劑YH與纖維素纖維的充分反應和有效結合.從而提高了預處理織物染色后的K/S值。因此,預處理保溫時間確定為30min為佳。



  2.2預處理染色工藝與傳統(tǒng)染色工藝的比較

  以上實驗證明.與常規(guī)染色工藝相比.預處理染色工藝可以提高純棉針織物對活性染料的吸附能力和得色率.有較好的增深效果。按照1.3預處理工藝和染色工藝進行實驗.比較染料用量為2%、4%、6%.比較預處理染色工藝和傳統(tǒng)染色工藝的染色效果,結果見表4。



  由表4可知.當染料用量在6%時.預處理工藝染色樣品的摩擦牢度均略差于傳統(tǒng)工藝染色樣品這是因為當染料用量增大時.過多的染料很難有效上染到織物上.多余的染料不能完全和纖維發(fā)生共價鍵結合.就會聚集在織物的表面.造成了染色織物表面浮色較多同等染色條件下.染料用量越大.染色的固色率就越低,因此染色樣品K/S值的增幅也逐漸減小.染色織物的表面浮色導致摩擦牢度略微下降

  3結論

  3.1實驗確定的預處理最佳處方及條件:助劑YH6%,NaOH2,保溫時間30min。

  3.2助劑YH預處理工藝可以增強織物對活性染料的吸附能力.從而提高染料在織物上的固著量和染色織物的K/S值。

  來源 師文釗,劉瑾姝,邢建偉,徐成書,任燕

最新評論

該文章暫時沒有評論!

發(fā)表評論
歡迎您:
評價: 中立     好評     差評
表情: 調皮   大哭   鼓掌   發(fā)怒   流汗   驚訝   吐   撇嘴   齜牙   抓狂
       難過   疑問   白眼   偷笑   咒罵   暈   可愛   可憐   鄙視   骷髏
請自覺遵守互聯(lián)網(wǎng)的相關政策法規(guī),嚴禁發(fā)布色情、暴力、互動的言論.

求購信息
